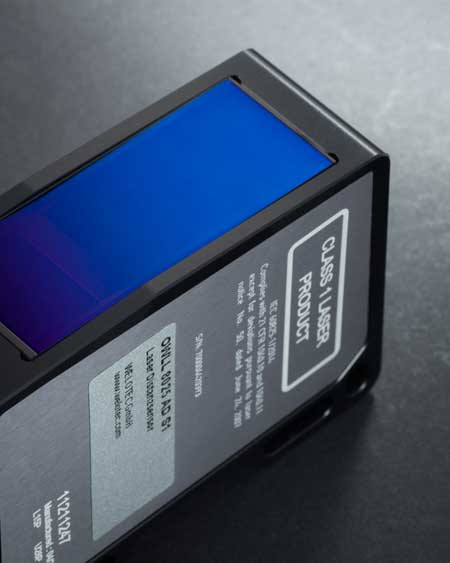

Laser-Distanzsensor
OWLL Serie
- Messdistanzen von 30 mm bis 1500 mm
- Linearitätsabweichung von 0,048 mm bis 8,6 mm
- Wiederholgenauigkeit von 0,1 μm bis 63 μm
- Messrate von bis zu 2,5 kHz
- Laser-Punkt und Laser-Linie Varianten verfügbar
- Robustes Gehäuse nach IP67-Standard
- Erweiterter Temperaturbereich von -10°C bis +50°C
- Strom- und Spannungsausgänge verfügbar
- RS-485-Schnittstelle für die Integration in bestehende Systeme.
Funktionen und Highlights
Hochpräzise Messungen
Die OWLL Serie ist bekannt für ihre hohe Genauigkeit und Wiederholgenauigkeit im Submikrometerbereich, was sie zur idealen Wahl für Anwendungen mit hohen Anforderungen an die Messgenauigkeit macht.
Breiter Messbereich
Mit Messdistanzen von 30 mm bis 1500 mm bietet die OWLL Serie eine enorme Flexibilität für verschiedenste Anwendungen.
Schnelle Messrate
Mit einer Messrate von bis zu 2,5 kHz können Sie sicher sein, dass die OWLL Serie auch bei hohem Durchsatz zuverlässig arbeitet.
Variationen
Die OWLL Serie gibt es in zwei verschiedenen Ausführungen: Laser-Punkt und Laser-Linie. Die Laser-Punkt Variante eignet sich besonders für die Messung von kleinen Objekten und exakte Positionierungen, während die Laser-Linie Variante mit ihrer sehr feinen Linie für raue oder farblich strukturierte Oberflächen ideal ist.
Flexible Ausgangsoptionen
Die OWLL Serie bietet Strom- und Spannungsausgänge sowie eine RS-485-Schnittstelle für die Integration in bestehende Systeme.
Robustheit
Die OWLL Serie ist durch ihr robustes Gehäuse nach IP67-Standard und ihre Eignung für den Einsatz bei Temperaturen von -10°C bis +50°C ideal für den Einsatz in rauen Industrieumgebungen und unter widrigen Bedingungen.
Downloads
Datenblatt DE
OWLL Serie Datenblatt (deutsch)
Datasheet EN
OWLL Series Datasheet (english)
Bedienungs-Anleitung DE
OWLL Serie Bedienungsanleitung (deutsch)
Manual EN
OWLL Series Manual (english)
RS-485 Index Command List
OWLL Series (english)
RS-485 Protocol Structure
OWLL Series (english)
Step Datei
.stp Datei OWLL Serie
Zubehör für die OWLL Serie
2m Anschlusskabel
2m PUR geschirmt, M12 Stecker female gerade, 8-polig, -25°C bis +80°C
Artikelbezeichnung:
ZWK D12 GK28-S PUR
10m Anschlusskabel
10m PUR geschirmt, M12 Stecker female gerade, 8-polig, -25°C bis +80°C
Artikelbezeichnung:
ZWK D12 GK108-S PUR
